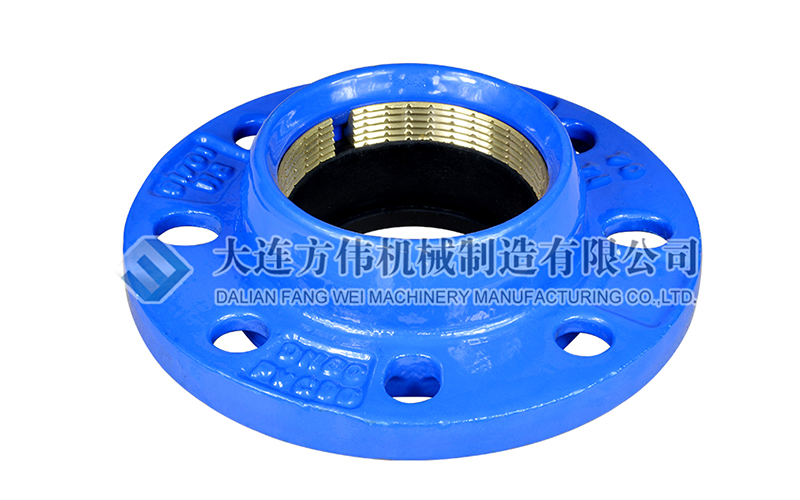

1 国际管法兰标准体系概述
国际上管法兰标准主要有两个体系:
一个是以欧盟EN为代表的欧洲管法兰标准体系(即PN系列),主要标准为EN1092-1、EN 1759(参照美洲体系制定)。
另一个是以美国ASME为代表的美洲体系(即Class系列),主要标准为ASME B16.5和B16.47(大直径法兰)。
此外,还有日本JIS体系(公称压力采用K表示),不过其基本上沿用美洲体系。
2 国内管法兰标准体系概述
我国现行常用的钢制管法兰标准,主要有国家标准GB、化工行业标准HG、机械行业标准JB和石油化工行业标准SH。
GB和HG标准同时涵盖了欧洲及美洲两大体系,且按欧洲体系和美洲体系分别编制,脉络清晰,使用较方便。而JB和SH标准则分别适用于欧洲体系和美洲体系,体系较为单一,应用范围有限。
其中,仅HG法兰对垫片选型、垫片-紧固件选配进行了集中编写,GB、JB、SH均无,并且JB、SH紧固件选型也无专门章节。
不同体系标准的法兰尺寸和压力-温度等级也就不存在互换性及一致性。这就要求在设计环节中就应确定选用的主法兰体系,并尽可能选用单一的法兰体系,随意混用将有可能危及整个系统的安全。
