浅谈管道连接器产品原理结构

发布日期:2020-05-06 00:00 来源:http://www.dl-fw.com 点击:

当管道内处于运动中的液体,气体货粉尘等介质受力加强时,附着于管体表层的密封唇的承压亦随之加强。管道连接器告诉您,借助装置的结构,不仅阻碍了管内介质的外泄,更重要的是保障了管道的整体密封性能。


受压时,根据流体力学的巴斯葛原理,在密封的情况下,与介质接触的每一点上均作用有与内压相等的法向压力,因此密封圈唇底受到轴向压缩,唇部受到轴向压缩,密封唇与管路接触面变宽,同时接触压力增大,从而实现自封效果.

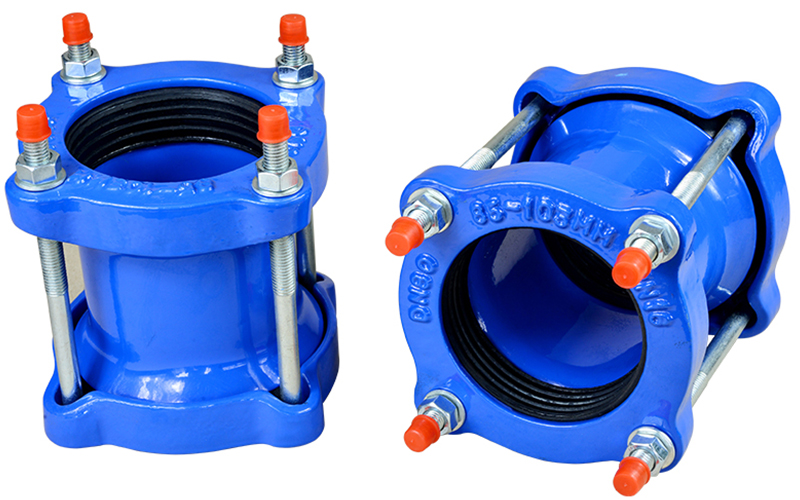

浅谈管道连接器产品原理结构

在压力作用下,密封面与管道间贴合紧密,可有效保证密封。由实际工况知,密封圈工作时主要还是静密封,相对苛刻的工况主要是小幅振动及冲击振荡,由Y型密封特点可知,密封圈可以承受20MPa以上的动密封。


管道连接器表示,壳体是管道连接器主要承压部位,直接影响到实际使用的安全可靠性,必须对其进行深入的结构力学分析,以判断在额定工作压力作用下各受力点强度是否满足使用需求,找出应力集中点,并进行相应的修改完善,从而确保安全可靠性。


壳体的强度与所用材料的抗拉强度、延展性及厚度等多种因素有关,所用螺栓的卡紧力会使壳体产生一定的变形,此外,壳体的唇边在受压状态下也会发生变形,这些因素都是影响壳体耐压性能、安全可靠性的因素。
