什么是多功能连接器以及工程实用案例

2024-06-14

随着时代科技的发展,现在社会中推出了许多先进的生产工艺及产品,比如说供水行业,现在研发出了许多新产品,在修补和连接方面大大的提升了工作效率,同时降低了漏损及人工的成本,今天大连方伟机械小编给您推荐一款多功能属性的连接器及现实生活中抢修实用工况。

一、什么是多功能连接器

多功能连接器又可以叫做万能连接器,为什么称之为万能连接器呢,因为这款产品在研发的过程中根据实际的工况以及使用情况做成了不限制管材的产品,也就是所有的管道都可以使用,而且另一端的法兰也是根据不同阀门的螺栓孔定制而成,几乎可以达到所有管道和阀门通用;

万能连接器产品由六部分组成,壳体、密封橡胶、压环、锁紧环、压盖,螺栓;

1、壳体

产品壳体材质为球墨铸铁QT450-10的材质制作而成,采用传统的砂型铸造而成;

2、密封橡胶

采用乙烯、丙烯和非共轭二烯烃的三元共聚物,统称三元乙丙橡胶,符合国家饮用水标准,设计锥形密封,材质是三元一丙橡胶 耐高温度又耐磨,更耐酸碱;

3、压环

万能连接器压环也是采用球墨铸铁QT450-10的材质制作而成,因为密封橡胶采用锥形密封设计,所以在安装过程中需要靠压环把橡胶向下挤压,从而更好的做到密封作用;

4、锁紧环

锁紧环材质为碳钢,为防止产品在使用过程中压力过大,从而使产品脱离管道,用碳钢锁紧环在保护管道不受伤害的同时把产品牢牢的固定在管道上;

5、压盖

压盖采用球墨铸铁QT450-10的材质制作而成,在万能连接器的使用过程中起到了关键的作用,整体安装完成需要依靠压盖将产品向内挤压,密封,防脱,将产品牢牢固定在管道之上;

6、螺栓

螺栓采用8.8级电镀锌螺栓,可选配304316螺栓;

以上是关于万能连接器产品的相关介绍,万能连接器不仅不限制管材,可承受防脱压力2.4MPa,本产品具有补偿功能,补偿距离可达150mm,安装起来提别方便,直接把产品拆解一步一步套在管道上,然后锁紧螺栓即可,节省了停水时间,降低了人工成本及焊接时间;下面小编给大家带来一个真实的案例。

万能连接器

二、吉林省临江市供水抢修

临江市供水DN600主管道,压力1.0MPa,需要安装一个闸阀,因为是供水主管道,供应着全市多个大型企业以及居民用水,停水时间不能过长,在焊接法兰的情况下,需要3个小时,还不算供水公司关闭阀门,切断管道,打磨管道,安装时间,总体算下来需要将近12个小时,这12个小时中不仅要停水,而且现场会有大量的人力及物力,成本高,还会影响了居民及企业用水。

临江供水公司领导找到了大连方伟机械,我司技术根据现场情况分析,推荐使用产品万能连接器。在抢修当天大连方伟安排专人到施工现场进行安装指导,协助临江供水公司进行抢修工作。

本次抢修时间为2024524日上午8:30分开始,8:30分供水公司工作人员关闭所有供水阀门,由于压力回抽管道内一直有大量的水。

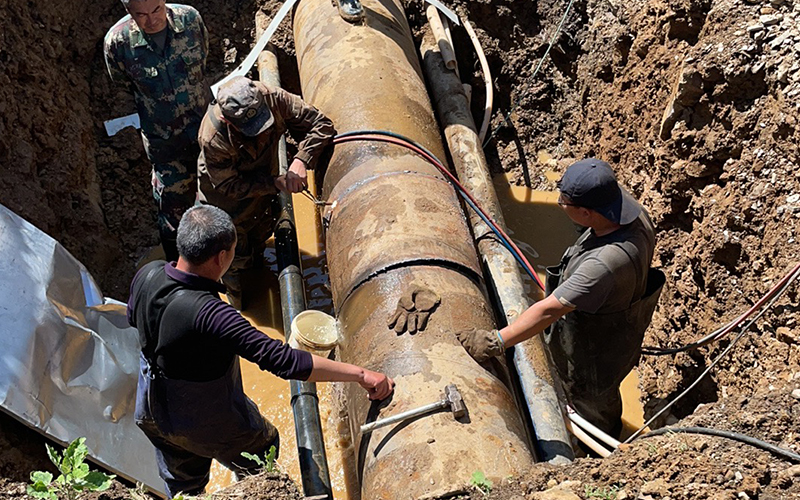

9:00才开始实施切断管道作业,整个过程用了1个小时的时间;

大连方伟机械制造有限公司

10:00的时候进行管道切口打磨;

大连方伟机械制造有限公司

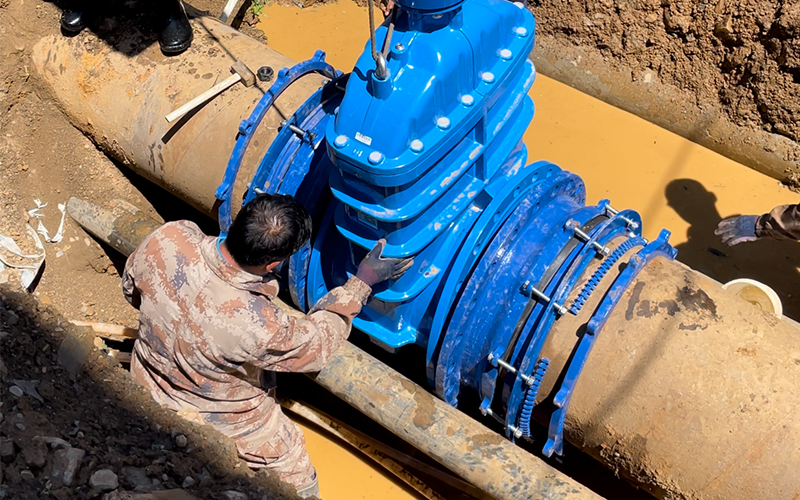

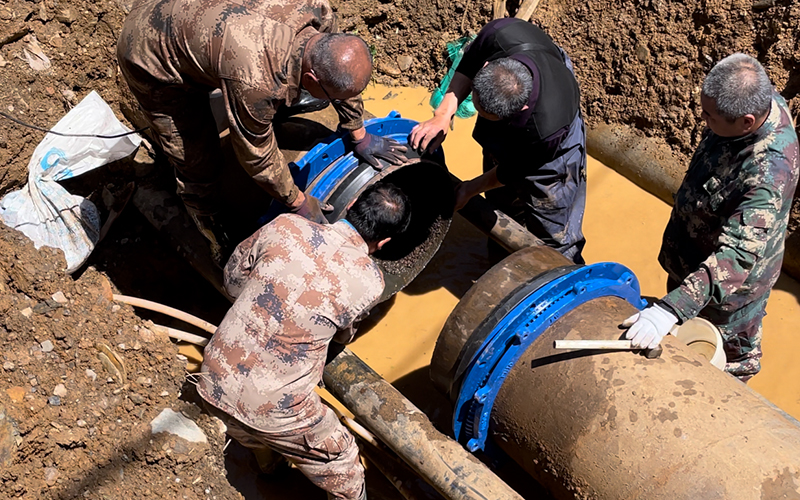

10:20分在挖掘机的配合下,开始进行产品分装环节,及阀门安装;

大连方伟机械制造有限公司

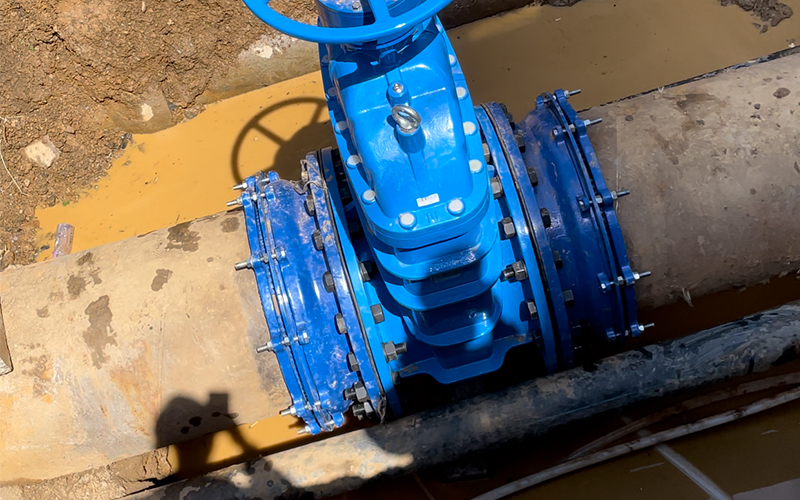

11:40阀门和产品连接及锁紧;

大连方伟机械制造有限公司


大连方伟机械制造有限公司

整个过程用时3个半小时,不仅缩短了施工的时间,更节省了人力,物力,并方便企业及居民用水至此临江供水公司对我司产品的实用性、服务给予高度认可。
